ماژول تقویت کننده توان RF با توان 50 وات پوشش دهنده 6 تا 8 گیگاهرتز برای ارتباطات و اندازه گیری اختلال سیگنال
نام تجاری:
PTC
شماره مدل:
PTC-A6080-50W
محل مبدا:
شنژن چین
گواهینامه:
QS,CE
MOQ:
1 عدد
قیمت:
Neg
توانایی تامین:
50000/M
زمان تحویل:
3-30 روز
شرایط پرداخت:
Western Union، T/T، L/C، D/A، D/P
بسته بندی استاندارد:
بسته بندی کارتن
جزئیات محصول
برجسته کردن:
ماژول تقویت کننده توان RF 50 وات
,تقویت کننده اختلال سیگنال 6 تا 8 گیگاهرتز
,ماژول تقویت کننده RF برای اندازه گیری ارتباطات
توضیحات محصول
مشخصات و ویژگیهای دقیق

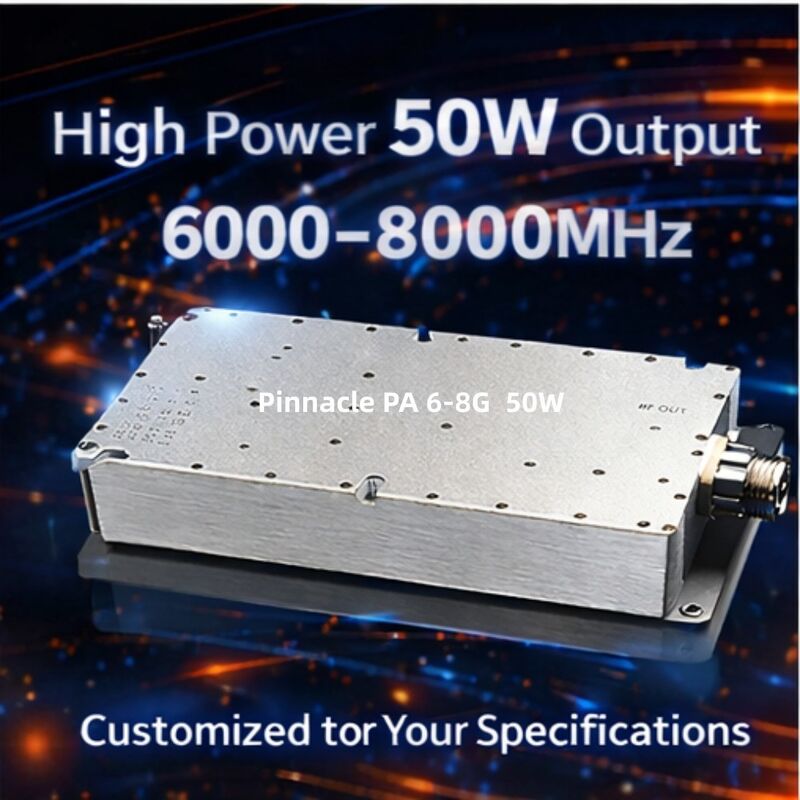

ماژول تقویت کننده قدرت RF - 50W، 6-8GHz
ماژول RF حرفه ای 6-8GHz با قدرت خروجی 50W، برای اختلال سیگنال، سیستم های ارتباطی و برنامه های اندازه گیری طراحی شده است.
خلاصه ی محصول
این ماژول تقویت کننده قدرت RF 6-8GHz بدون نیاز به یک منبع سیگنال خارجی 50W قدرت خروجی را ارائه می دهد. در محدوده فرکانس های متعدد از جمله 400-3000MHz، 2500-6000MHz،و پیکربندی های PA RF 6000-8000MHz.
ویژگی های کلیدی
- عملکرد فوق پهن باند:پوشش یکپارچه از 400MHz تا 3000MHz، حذف نیاز به تقویت کننده های متعدد باند باریک
- تکنولوژی پیشرفته GaN:از دستگاه های گالیوم نیترید بر روی کربید سیلیکون (GaN-on-SiC) با کارایی بالا برای چگالی قدرت برتر و مدیریت حرارتی استفاده می کند
- حفاظت داخلی:مدارهای یکپارچه برای حفاظت از بیش از حد درجه حرارت و حفاظت از VSWR برای جلوگیری از آسیب ناشی از بازتاب سیگنال
- فشرده و محکم:شاسی آلیاژ آلومینیومی با ماشینکاری دقیق طراحی شده برای مقاومت در برابر محیط های صنعتی و همه محیط های نسبی
- قابل تنظیم:محدوده فرکانس و قدرت خروجی می تواند بر اساس نیازهای مشتری سفارشی شود
درخواست ها
- اقدامات مقابله ای الکترونیکی (ECM):ایده آل برای اختلال سیگنال و سیستم های تداخل طیف گسترده
- آزمایش و اندازه گیری:منبع برق قابل اعتماد آزمایشگاهی برای آزمایش EMC و اندازه گیری آنتن
- سیستم های ارتباطی:تقویت کننده قدرت بالا برای ایستگاه های زمینی 5G، Wi-Fi 6 و ماهواره ای
- سیستم های رادار:کاربردهای پالس و CW (Continuous Wave) برای تشخیص رادار مدرن
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| محدوده فرکانس | ۶ تا ۸ گیگاهرتز |
| قدرت خروجی (P_sat) | ≥50W |
| سود | ≥50dB |
| در بین باند به دست آوردن صافی | ≤5.0dB |
| جریان کار | ≤5.5A |
| کانکتور | SMA- زنانه |
| رابط برق و کنترل | DB7W2 |
| منبع برق VCC و ولتاژ حداکثر | +28V، +32V |
| ابعاد | 180×90×25mm (به غیر از کانکتورها) |
| وزن خالص | ۱ کیلوگرم |
| سیم برق | قرمز+سیاه+سیم فعال |
| دمای کار | -40°C تا +55°C |
