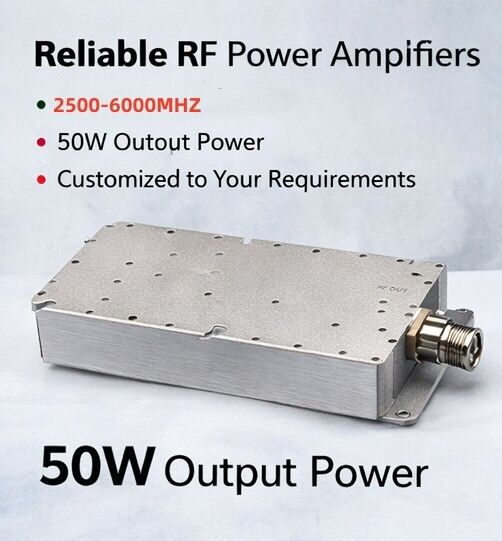

ماژول تقویت کننده توان RF باند فوق عریض 2500 تا 6000 مگاهرتز توان خروجی 50 وات مناسب برای کاربردهای سیستم های 5G، وای فای 6، ماهواره و رادار
نام تجاری:
PTC
شماره مدل:
PTC-A2560-50W
محل مبدا:
شنژن چین
گواهینامه:
QS,CE
MOQ:
1 عدد
قیمت:
Neg
توانایی تامین:
50000/M
زمان تحویل:
3-30 روز
شرایط پرداخت:
Western Union، T/T، L/C، D/A، D/P
بسته بندی استاندارد:
بسته بندی کارتن
جزئیات محصول
برجسته کردن:
ماژول تقویت کننده توان RF باند فوق عریض
,تقویت کننده توان RF 50 وات برای 5G
,تقویت کننده RF ماهواره وای فای 6
توضیحات محصول
مشخصات و ویژگیهای دقیق

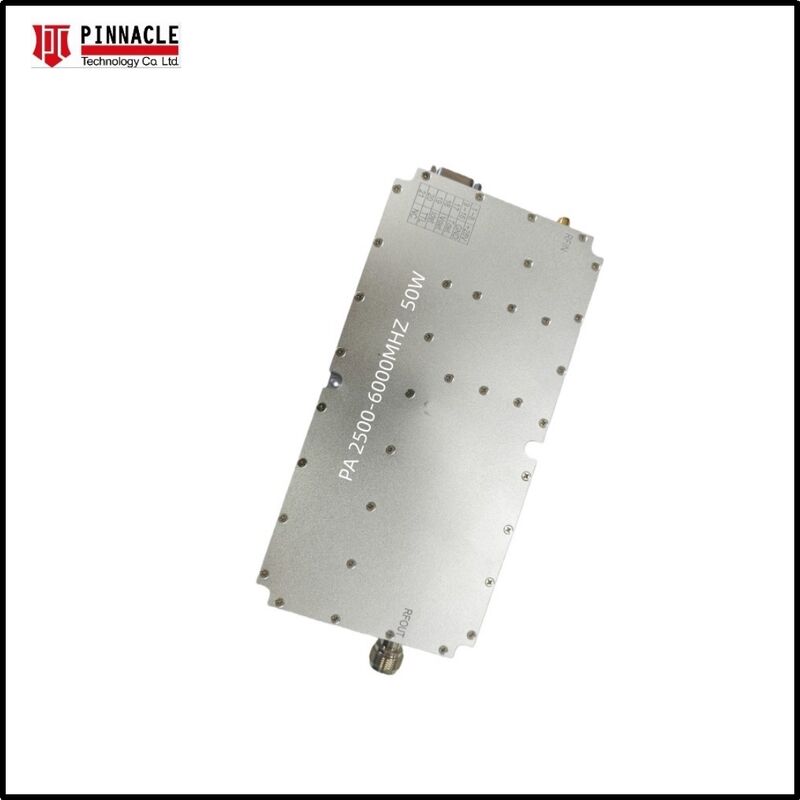

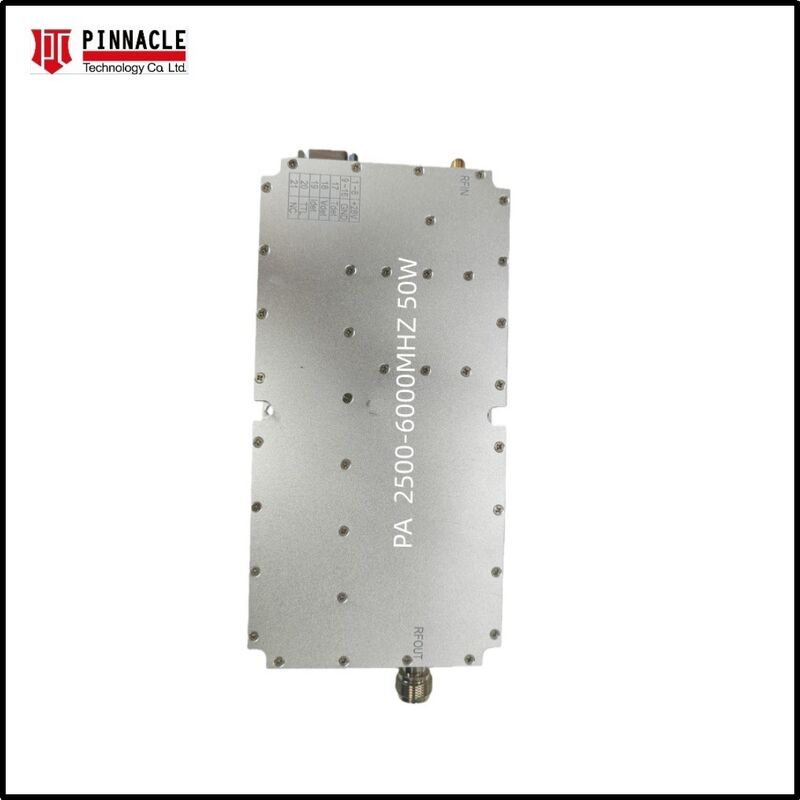

ماژول تقویت کننده قدرت RF Ultra Wideband 2500 تا 6000MHz قدرت خروجی 50W
این ماژول RF 2500-6000MHz یک ماژول تقویت کننده قدرت 50 وات است که برای برنامه های کاربردی سیستم های 5G، WiFi 6، ماهواره ای و رادار طراحی شده است. این ماژول بدون نیاز به یک منبع سیگنال خارجی کار می کند.
ویژگی های کلیدی
- عملکرد فوق پهن باند:پوشش یکپارچه از 400MHz تا 3000MHz، حذف نیاز به تقویت کننده های متعدد باند باریک
- تکنولوژی پیشرفته GaN:از دستگاه های گالیوم نیترید بر روی کربید سیلیکون (GaN-on-SiC) با کارایی بالا برای چگالی قدرت برتر و مدیریت حرارتی استفاده می کند
- حفاظت داخلی:شامل مدارهای یکپارچه برای محافظت از بیش از حد درجه حرارت و محافظت از VSWR (نسبت موج ایستاده ولتاژ) برای جلوگیری از آسیب ناشی از بازتاب سیگنال
- فشرده و محکم:در یک شاسی آلومینیوم آلاینده دقیق قرار گرفته است، طراحی شده برای مقاومت در برابر محیط های صنعتی و همه محیط های نسبی
- قابل تنظیم:محدوده فرکانس و خروجی می تواند بر اساس درخواست سفارشی شود
درخواست ها
- اقدامات مقابله ای الکترونیکی (ECM):ایده آل برای اختلال سیگنال و سیستم های تداخل طیف گسترده
- آزمایش و اندازه گیری:یک منبع انرژی قابل اعتماد برای آزمایش EMC و اندازه گیری آنتن
- سیستم های ارتباطی:تقویت کننده قدرت بالا برای ایستگاه های زمینی 5G، Wi-Fi 6 و ماهواره ای
- سیستم های رادار:کاربردهای پالس و CW (Continuous Wave) برای تشخیص رادار مدرن
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| محدوده فرکانس | ۲۵۰۰ تا ۶۰۰۰ مگاهرتز |
| قدرت خروجی (P_sat) | ≥50W |
| سود | ≥50dB |
| در بین باند به دست آوردن صافی | ≤5.0dB |
| جریان کار | ≤5.5A |
| کانکتور | SMA- زنانه |
| رابط برق و کنترل | DB7W2 |
| منبع برق VCC و ولتاژ حداکثر | +28V، +32V |
| ابعاد | 180×90×25mm (بدون شامل کردن کانکتورها) |
| وزن خالص | ۱ کیلوگرم |
| سیم برق | قرمز+سیاه+سیم فعال |
| دمای کار | -40°C تا +55°C |
شما همچنین ممکن است دوست داشته باشید
تقویت کننده RF 800 وات 1200-1400 مگاهرتز با طراحی رک برای کاربردهای صنعتی
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
ماژول تقویت کننده توان بالا 8 تا 10 گیگاهرتز 50 وات
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
ماژول تقویت کننده قدرت RF 50W 400-3000MHZ
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

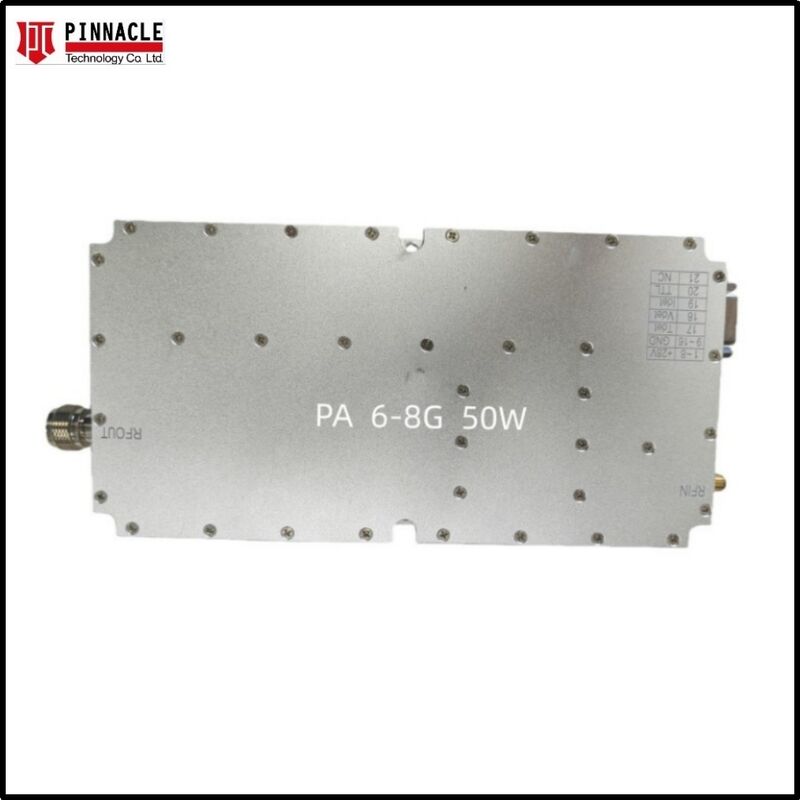

ماژول تقویت کننده توان RF با توان 50 وات پوشش دهنده 6 تا 8 گیگاهرتز برای ارتباطات و اندازه گیری اختلال سیگنال
