ماژول تقویت کننده قدرت RF 50W 400-3000MHZ
نام تجاری:
PTC
شماره مدل:
PTC-A4030-50W
محل مبدا:
شنژن چین
گواهینامه:
QS,CE
MOQ:
1 عدد
قیمت:
Neg
توانایی تامین:
50000/M
زمان تحویل:
3-30 روز
شرایط پرداخت:
Western Union، T/T، L/C، D/A، D/P
بسته بندی استاندارد:
بسته بندی کارتن
جزئیات محصول
برجسته کردن:
ماژول تقویت کننده قدرت RF 400-3000MHz
,تقویت کننده RF پهن باند 50W
,ماژول تقویت کننده قدرت باند عریض
توضیحات محصول
مشخصات و ویژگیهای دقیق
ماژول تقویت کننده توان RF پهن باند 400-3000 مگاهرتز 50 وات

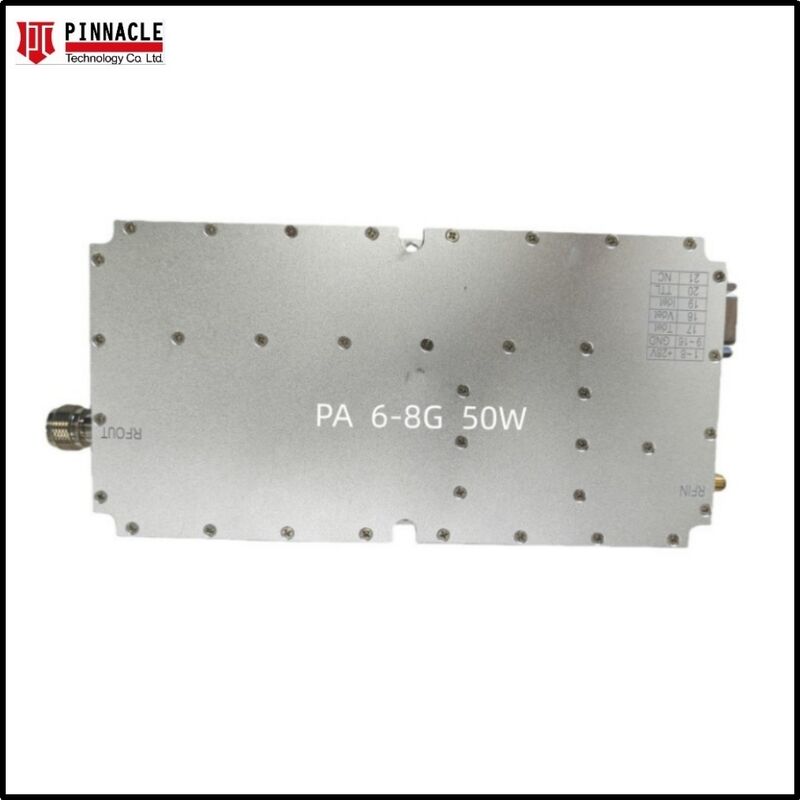

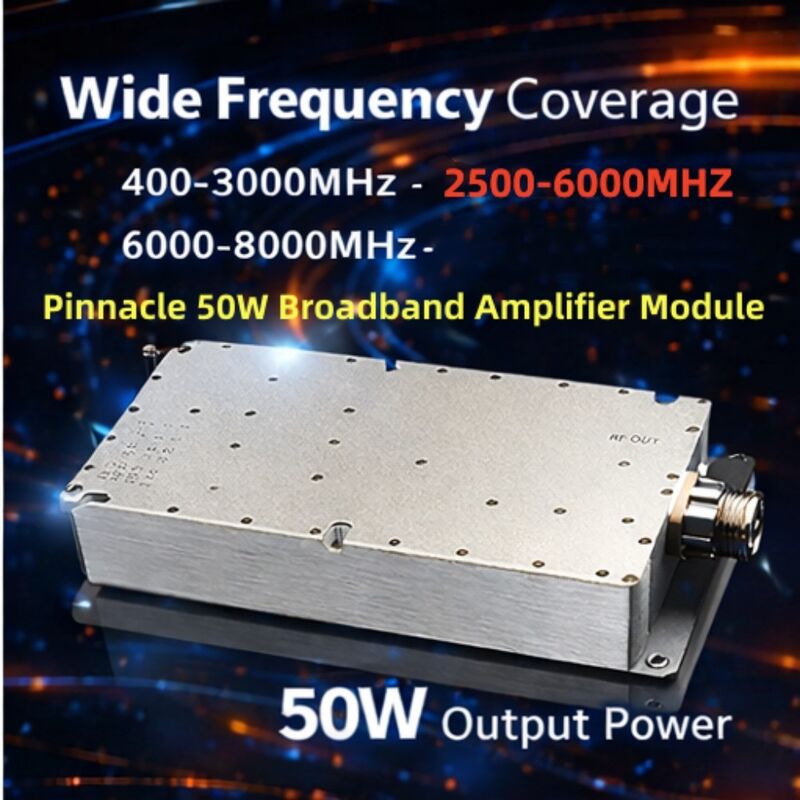

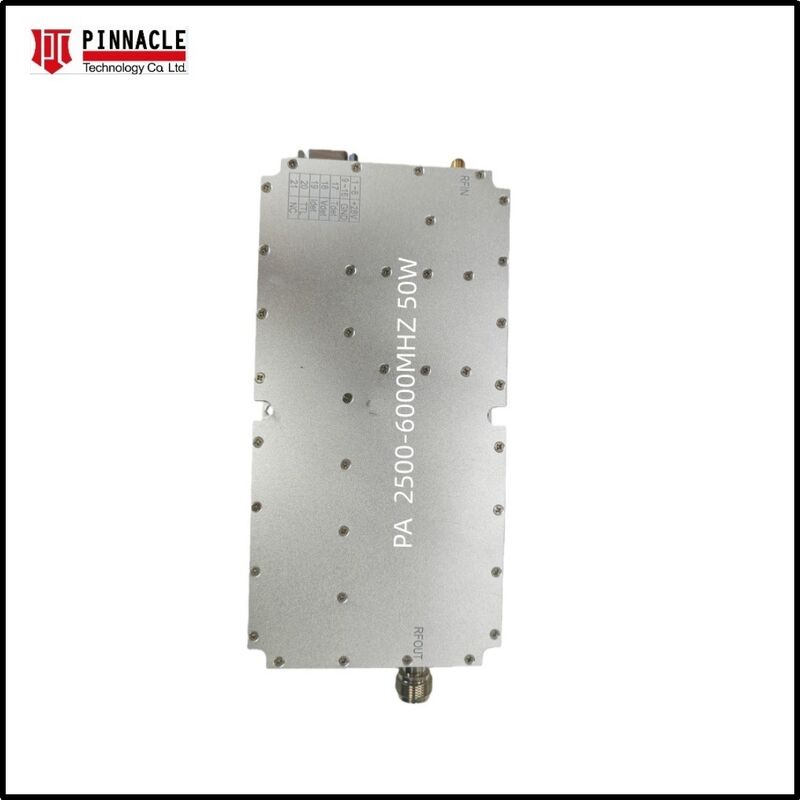

این ماژول تقویت کننده توان RF 50 وات 400-3000 مگاهرتز، یک ماژول تقویت کننده بدون منبع سیگنال است که توان خروجی 50 وات را ارائه می دهد. در محدوده های فرکانسی مختلف از جمله پیکربندی های RF PA 400-3000 مگاهرتز، 2500-6000 مگاهرتز و 6000-8000 مگاهرتز موجود است.
ویژگی های کلیدی
عملکرد فوق پهن باند
پوشش یکپارچه از 400 مگاهرتز تا 3000 مگاهرتز، که نیاز به تقویت کننده های باند باریک متعدد را از بین می برد.
فناوری پیشرفته GaN
استفاده از دستگاه های گالیوم نیترید بر روی کاربید سیلیکون (GaN-on-SiC) با راندمان بالا برای چگالی توان و مدیریت حرارتی برتر.
حفاظت داخلی
شامل مدارهای یکپارچه برای حفاظت در برابر دمای بیش از حد و حفاظت VSWR (نسبت موج ایستاده ولتاژ) برای جلوگیری از آسیب ناشی از بازتاب سیگنال.
طراحی فشرده و مقاوم
در یک شاسی آلیاژ آلومینیوم با دقت ماشین کاری شده قرار گرفته است که برای مقاومت در برابر محیط های صنعتی سخت و نسبتاً سخت طراحی شده است.
گزینه های سفارشی سازی
محدوده فرکانس و توان خروجی را می توان بر اساس الزامات خاص سفارشی کرد.
کاربردها
- اقدامات متقابل الکترونیکی (ECM): ایده آل برای سیستم های اختلال سیگنال و تداخل طیف گسترده
- تست و اندازه گیری: منبع تغذیه آزمایشگاهی قابل اعتماد برای تست EMC و اندازه گیری آنتن
- سیستم های ارتباطی: تقویت کننده توان بالا برای ایستگاه های زمینی 5G، Wi-Fi 6 و ماهواره ای
- سیستم های رادار: کاربردهای پالس و CW (موج پیوسته) برای تشخیص رادار مدرن
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| محدوده فرکانس | 400-3000 مگاهرتز |
| توان خروجی (P_sat) | ≥50 وات |
| بهره | ≥50 دسی بل |
| یکنواختی بهره در باند | ≤5.0 دسی بل |
| جریان کاری | ≤5.5 آمپر |
| کانکتور | SMA-زن |
| رابط تغذیه و کنترل | DB7W2 |
| منبع تغذیه VCC و حداکثر ولتاژ | +28 ولت، +32 ولت |
| ابعاد | 180×90×25 میلی متر (بدون احتساب کانکتورها) |
| وزن خالص | 1 کیلوگرم |
| سیم تغذیه | سیم قرمز + سیاه + فعال سازی |
| دمای کاری | -40 درجه سانتیگراد تا +55 درجه سانتیگراد |
