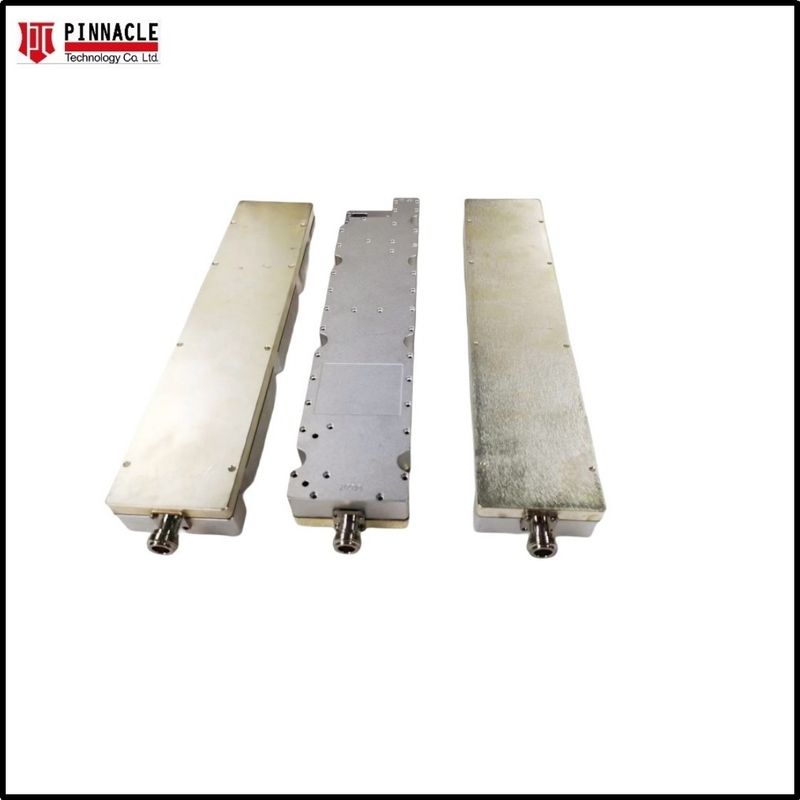

حالت جامد 200W تقویت کننده 2.4G با قدرت بالا
نام تجاری:
PTC
شماره مدل:
HPA2.4G-200W
محل مبدا:
شينزين چين
گواهینامه:
ISO 9000
MOQ:
1PCS
قیمت:
Contact Us
توانایی تامین:
500000 عدد در سال
شرایط پرداخت:
T/T، وسترن یونیون، مانی گرام
بسته بندی استاندارد:
کارتن
جزئیات محصول
برجسته کردن:
ماژول برق بدون سرنشین
,ماژول قدرت rf 200W 2.4GHz
,ماژول تقویت کننده قدرت رادیویی پهن باند
Part Number:
PTC-HPA2.4G-200W
Output Power:
200 وات
Class:
AB خطی GaN
Product Name:
ماژولهای سیگنال تقویتکننده RF پر قدرت 200 وات 2.4 گیگاهرتزی Drone Jamming
توضیحات محصول
مشخصات و ویژگیهای دقیق
مشخصات الکتریکی
| پارامتر | مشخصات | یادداشت ها |
| محدوده فرکانس عملیاتی | 2.4G - 2.5GHz | |
| خروجی برق | 250 وات در دقیقه | CW |
| خروجی برق @ P1dB | نوع 200 وات | CW |
| افزايش قدرت | ۵۳دبی دقیقه | |
| قدرت به دست می آید | 4.0 دسیبل p-p حداکثر | قدرت ورودی ثابت |
| ضایعات بازگشت ورودی / خروجی | 10 دسیبل دقیقه | نسبت به ۵۰ اوم |
| 2-Tone Intermodulation (IMD) (تغییر بین دو تن) | -30 دی سی بی سی | 40 دبیلم/صوت، Δ = 1 مگاهرتز |
| هارمونیک ها | -20 دی سی بی | -15dBc @ 1GHz - در درجه بندی Pout |
| دروغین | -60 دی سی بی حداکثر | غیر هارمونیک ها |
| ولتاژ کار | 28 VDC Nom | |
| مصرف فعلی | حداکثر 48 آمپر | در درجه بندي پوت |
| حداکثر قدرت ورودی محافظت | +8 دی بی ام | <10 ثانیه بدون آسیب |
| حفاظت از بار VSWR | 5: 1 | <1 دقیقه در قدرت نامی |
| سرعت روشن / خاموش | حداکثر 5 μsec |
ویژگی های زیست محیطی
| پارامتر | مشخصات | یادداشت ها |
| دمای محیط کار | -20 تا +65 °C | |
| دمای ذخیره سازی | -40 تا +85 °C | |
| رطوبت نسبی | 5 تا 95 درصد | بدون فشرده سازی |
مشخصات مکانیکی
| پارامتر | مشخصات | یادداشت ها |
| ابعاد | ۳۰۰ × ۴۰۰ × ۶۰ میلی متر | به استثنای کانکتورها |
| وزن | 8.1 کیلوگرم | |
| کانکتورهای RF In/Out | ماده SMA / نوع N | |
| برق DC / رابط رابط | هیبرید 9-پین D-Sub | 9W4 |
| خنک کننده | فاضلاب های خارجی | نیاز به هوا |
ویژگی ها
طراحی خطی GaN کلاس AB
پهنای باند فوق العاده سریع
مناسب برای تمام استانداردهای مدولاسیون یک کانال
فاکتور شکل کوچک و وزن سبک
مدارهای محافظ داخلی
قابلیت اطمینان و مقاومت بالا
