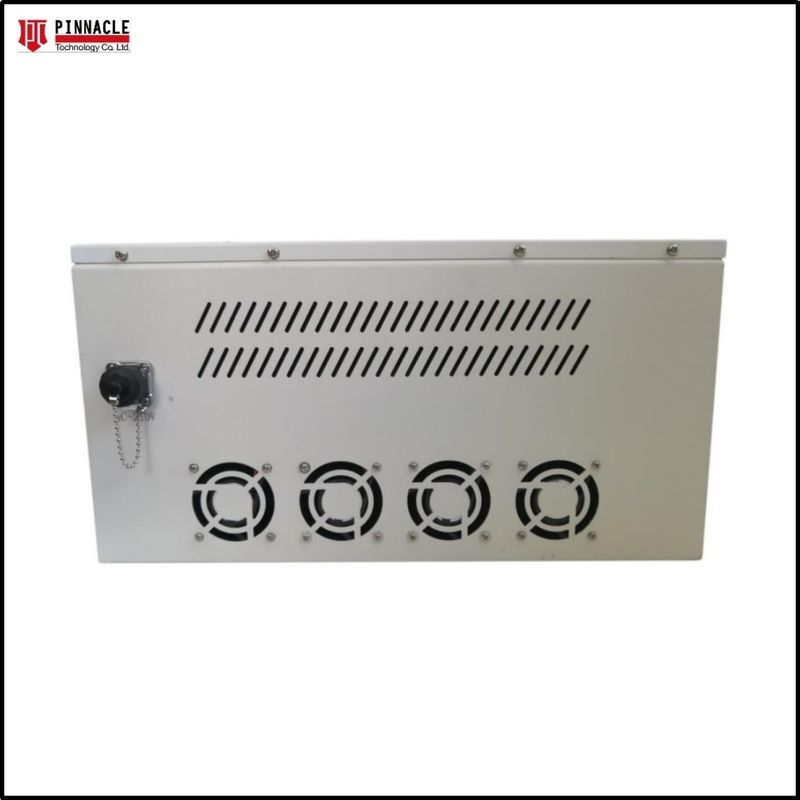

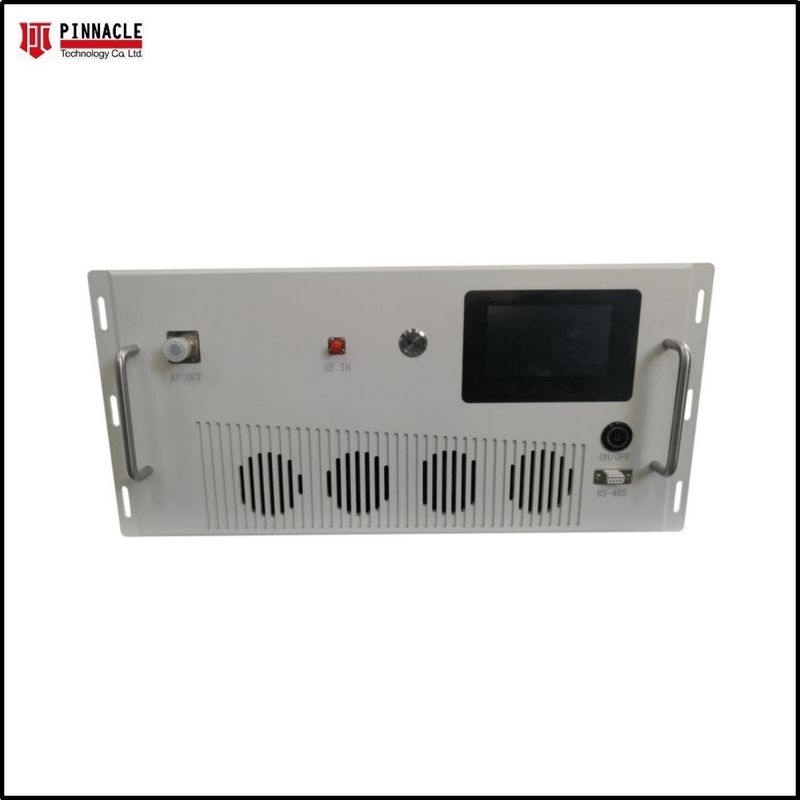

ماژول تقویت کننده قدرت RF نصب شده در قفسه 5.6G-6G گواهینامه ISO9000
نام تجاری:
PTC
شماره مدل:
HPA200W
محل مبدا:
شينزين چين
گواهینامه:
ISO 9000
MOQ:
1SET
قیمت:
Contact Us
توانایی تامین:
500000
زمان تحویل:
10-20 روز
شرایط پرداخت:
T/T، وسترن یونیون
بسته بندی استاندارد:
کارتن
جزئیات محصول
برجسته کردن:
ماژول تقویت کننده قدرت RF نصب شده
,ماژول تقویت کننده قدرت ISO9000 rf
,ماژول تقویت کننده RF نصب شده
Model NO.:
PTC-HPA200W
Frequencies:
5.6-6 گیگاهرتز
Output Power:
200 وات
Dimension:
620 × 480 × 53 میلی متر
Class:
AB خطی
Rack Size:
رک 19 استاندارد و ارتفاع 6U
توضیحات محصول
مشخصات و ویژگیهای دقیق
19 اینچ استانداردی 5.6g-6g نصب شده است
PTC-HPA200W یک تقویت کننده قدرت بالا در حالت جامد است، ما تمام تقویت کننده ها را بر اساس درخواست هر مشتری سفارشی کرده ایم، این مدل با پهنای باند فوق العاده گسترده و خروجی قدرت بالا برای گزینه.این مدل با19' استانداردی و ارتفاع 6U.
مشخصات الکتریکی:50، 25°C
| پارامتر | مشخصات | یادداشت ها | |||||
| محدوده فرکانس عملیاتی | 5700-5800 مهرتز | ||||||
| خروجی برق @ اشباع | 300 نوع وات | CW | |||||
| خروجی برق @ P1dB | 200 وات در دقیقه | ||||||
| افزايش قدرت | ۵۴ دسیبل دقیقه | Pin=0dBm برای کار عادی | |||||
| قدرت به دست می آید | 1.5-2dB p-p حداکثر | قدرت ورودی ثابت | |||||
| ویژگی های نبض | عرض | وظیفه | PRF | ||||
| 100 nS | |||||||
| ضایعات بازگشت ورودی | -10 دبیل حداکثر | نسبت به ۵۰ اوم | |||||
| 2-Tone Intermodulation (IMD) (تغییر بین دو تن) | -30 دی سی بی سی | ۴۴دبی ام/صوت، = ۱ مگاهرتز | |||||
| رقم سر و صدا | <20 دبیل | ||||||
| هارمونیک ها | <-25dBc نوع | در قدرت خروجی نامی | |||||
| دروغین | -60 دی سی بی حداکثر | غیر هارمونیک ها | |||||
| ولتاژ کار | 100V-AC | ||||||
| مصرف برق | حداکثر 1500 وات | در درجه بندي پوت | |||||
| حفاظت از قدرت ورودی | +20dBm حداکثر | <10 ثانیه بدون آسیب | |||||
| حفاظت از بار VSWR | 5: 1 حداکثر | <1 دقیقه در پوت نامی | |||||
ویژگی های زیست محیطی |
|||||||
| پارامتر | مشخصات | یادداشت ها | |||||
| دمای محیط کار | -20به +55°C | ||||||
| دمای ذخیره سازی | -40 تا +85 °C | ||||||
| رطوبت نسبی | 5 تا 95 درصد | بدون فشرده سازی | |||||
مشخصات مکانیکی |
|||||||
| پارامتر | مشخصات | یادداشت ها | |||||
| ابعاد W x H x D | 620×480×530 میلی متر | 5U - بدون دسته | |||||
| وزن | 25 کیلوگرم | ||||||
| کانکتورهای RF در / خارج | ماده نوع N | پنل جلو یا عقب | |||||
| قدرت AC / رابط | IEC 60320-C14 / 9-Pin D-Sub | یا معادل آن | |||||
| خنک کننده | با کولر فن ساخته شده | سرعت متغیر | |||||
| اختیاری: مانیتور دیجیتال و کنترل: | Ethernet RJ-45 TCP/IP، RS422/485، USB | اختیاری | |||||
| FWD، REV، VSWR، GAIN، ALC، V & I، TEMP | رابط GPIB اختیاری | برنامه Bluetooth از راه دور | |||||
طراحی خطی GaN کلاس A/AB
سیستم نصب شده بر روی قفسه
پهنای باند وسیع لحظه ای
مناسب برای برنامه های EMI/RFI، آزمایشگاه، ارتباطات و EW
مناسب برای پالس و تمام استانداردهای مدولاسیون یک کانال
مدارهای محافظ داخلی
قابلیت اطمینان بالا و انعطاف پذیری برای برنامه های تلفن همراه
کنترل سیستم از کنترل از راه دور نرم افزار پشتیبانی می کند
صفحه لمسی
1. PA: نمایش قدرت خروجی RF فعلی
2.تنظیم و نمایش مقدار خفیف فعلی
(0-30d)بمحدوده);
3. و.س.و:نمایش موج ایستاده خروجی فعلی
پارامترهایماژول
4. VSWR:وضعیت موج ایستاده;
5. tmp: حالت دمای سیستم
6. OP:RF حالت قدرت خروجی
7. کلید کنترل خروجی RF: برای روشن کردن کلید ، کلید را فشار دهید و کلید به رنگ آبی تغییر می کند ، پس از فشار دوباره برای خاموش کردن کلید ، به رنگ سفید تغییر می کند.
8. Temp: دمای سیستم فعلی را نشان می دهد
2.تنظیم و نمایش مقدار خفیف فعلی
(0-30d)بمحدوده);
3. و.س.و:نمایش موج ایستاده خروجی فعلی
پارامترهایماژول
4. VSWR:وضعیت موج ایستاده;
5. tmp: حالت دمای سیستم
6. OP:RF حالت قدرت خروجی
7. کلید کنترل خروجی RF: برای روشن کردن کلید ، کلید را فشار دهید و کلید به رنگ آبی تغییر می کند ، پس از فشار دوباره برای خاموش کردن کلید ، به رنگ سفید تغییر می کند.
8. Temp: دمای سیستم فعلی را نشان می دهد
رابط ورودی ارزشی ATT
برای نشان دادن رابط بالا روی [ATT] کلیک کنید و سپس مقدار ATT را از 0 تا 30 وارد کنید و سپس روی [confirm] کلیک کنید.
